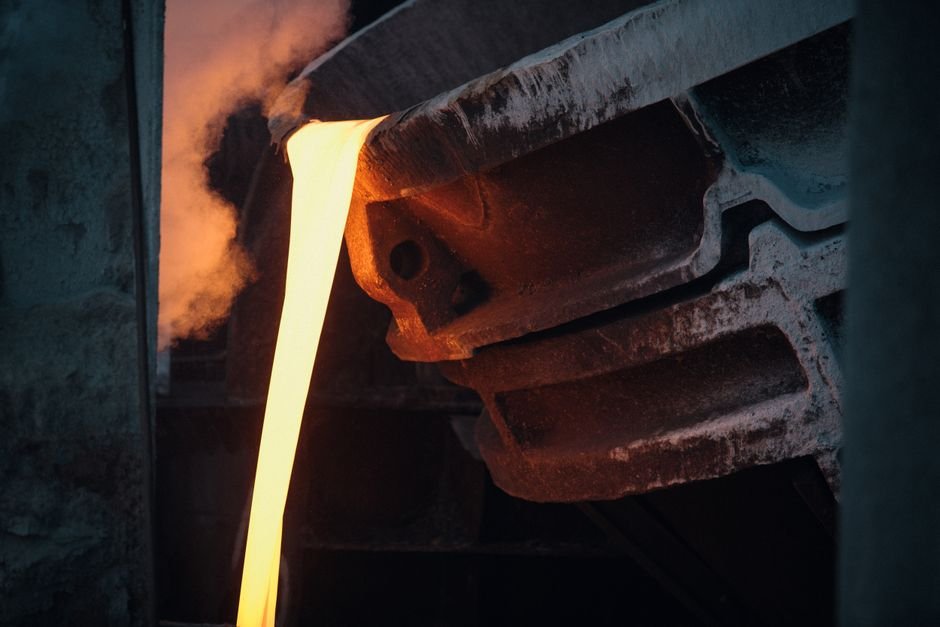

Сталеразливочный ковш — безнапорный сосуд с одной задачей: удерживать 150 тонн жидкой стали при 1650 °C и не выпускать её наружу. Барьер — огнеупорная футеровка, изнашивающаяся с каждой плавкой. Когда футеровка истончается локально, стальной кожух над ней теплеет — сначала на десятки градусов, потом на сотни. Прорыв ковша, когда кожух пробит, — одно из самых опасных событий на сталелитейном заводе. Поэтому за температурой кожуха следят, и вопрос, как всегда, в том, насколько хорошо.
Этот кейс о том, как завод перевёл осмотр кожухов ковшей с ручного обхода на непрерывный тепловизионный мониторинг — и как это изменило и безопасность, и экономику футеровки.
Предыстория проекта
В 2024 году ремонтный департамент интегрированного сталелитейного завода на севере Китая — два конвертера, парк из сорока с лишним ковшей, курсирующих круглосуточно, — пересмотрел управление ковшами после предаварийного случая: у снятого с эксплуатации ковша обнаружилась горячая точка кожуха свыше 300 °C в позиции, которую документация считала середина кампании. Режим осмотра был ручным: оператор с пирометром и мелом обходил участок подготовки ковшей раз в смену, снимая десяток точек на кожухе каждого ковша и глядя на изменение окраски. Ковши выводились по стойкости в плавках — инструмент грубый, который отправлял в перекладку здоровую футеровку раньше срока и, как показал предаварийный случай, мог полностью пропустить быстрый локальный износ. Департамент профинансировал систему тепловизионного мониторинга: стационарные камеры, снимающие кожух каждого ковша на участках, плюс управляемое сканирование на выпускном участке.
Недостатки традиционного подхода
- Десяток точек за смену — не покрытие. Кожух ковша — квадратные метры поверхности; дюжина пирометрических отсчётов за смену выбирает менее одного процента, а локальная горячая точка сидит ровно там, куда никто не направил пирометр.
- Опасное окно — между осмотрами. Износ футеровки ускоряется к концу кампании; кожух может пройти от нормы до критики за одну смену — тот самый интервал, которого ручной режим никогда не видел.
- Вывод по плавкам расточителен. Вывод по календарно-эквивалентным плавкам списывает футеровку с безопасным остатком и, что хуже, даёт ложную уверенность по ковшам с аномальным локальным износом.
- Люди работают рядом с жидкой сталью. Каждый ручной отсчёт — это человек, стоящий возле полного ковша, — воздействие, которое служба безопасности хотела устранить инженерно, а не административно.
Тепловизионное решение
Стационарные радиометрические камеры теперь снимают весь кожух каждого ковша на участке подготовки и на выпуске — каждый ковш, каждая плавка, без выборки. LWIR-ядро 1280×1024 разрешает кожух на зоны, а ПО ведёт тепловую карту по каждому номеру ковша: любая зона, превысившая свою базовую линию на заданный запас, поднимает флаг наблюдения, а больший запас не выпускает ковш обратно в работу.
Поскольку каждый ковш снимается на каждой плавке, система работает с трендами, а не только с порогами: зона, теплеющая на 2–3 °C за плавку, ставится на осмотр футеровки за дни до пересечения линии тревоги, а бригада огнеупоров видит картину износа, нанесённую на кожух, — она направляет и ремонт, и проект следующей перекладки.
Что изменило тепловизионное решение
- Риск прорыва перешёл из осмотра в инженерию. Непрерывное покрытие всего кожуха закрыло междусменное окно; за первый год четыре ковша с аномальным локальным нагревом были выведены на стадии тёплого кожуха, и при разборке у всех подтвердилось истончение футеровки.
- Стойкость футеровки выросла по данным. Ковши со здоровой тепловой картиной теперь работают за старой линией вывода по плавкам под наблюдением; средняя стойкость футеровки выросла примерно на десятую — прямая экономия огнеупоров по парку.
- Никто больше не мелит кожухи рядом с жидкой сталью. Ручной пирометрический обход отменён; вопрос безопасности, годами висевший в списке департамента, закрыт устранением, а не смягчением.
- Работы по огнеупорам стали плановыми. Тренды износа дают огнеупорному участку опережающий график — какой ковш когда осматривать; перекладка из реактивной стала планируемой.
Примечания по выбору модуля
Контроль кожуха ковшей требует радиометрического LWIR-ядра высокого разрешения для зонирования всего кожуха, стабильности измерений в горячем пыльном пролёте и интеграции с надлежащей степенью защиты. LWIR-ядро 1280×1024 SPECTRA L12A даёт пиксельный бюджет для картирования всего кожуха; охлаждаемый MWIR-модуль SPECTRA H10A обслуживает критические точки, требующие максимальной тепловой чувствительности. Металлургические схемы мониторинга — на странице применения для мониторинга процессов.
