Утечки метана и ЛОС в нефтехимическом производстве невидимы по определению — самые важные газы бесцветны, а самые важные утечки малы: потеющий шток клапана, прокладка фланца на исходе ресурса, начинающее сдавать уплотнение компрессора. Традиционный способ их искать — обойти завод с течеискателем и по одному подносить зонд к каждой потенциальной точке утечки. В комплексе с десятками тысяч соединений эта арифметика никогда не сходится.
Этот кейс о том, как нефтехимический парк перевёл свою программу обнаружения и устранения утечек (LDAR) на оптическую газовизуализацию — и что изменилось, когда утечки стали видимыми.
Предыстория проекта

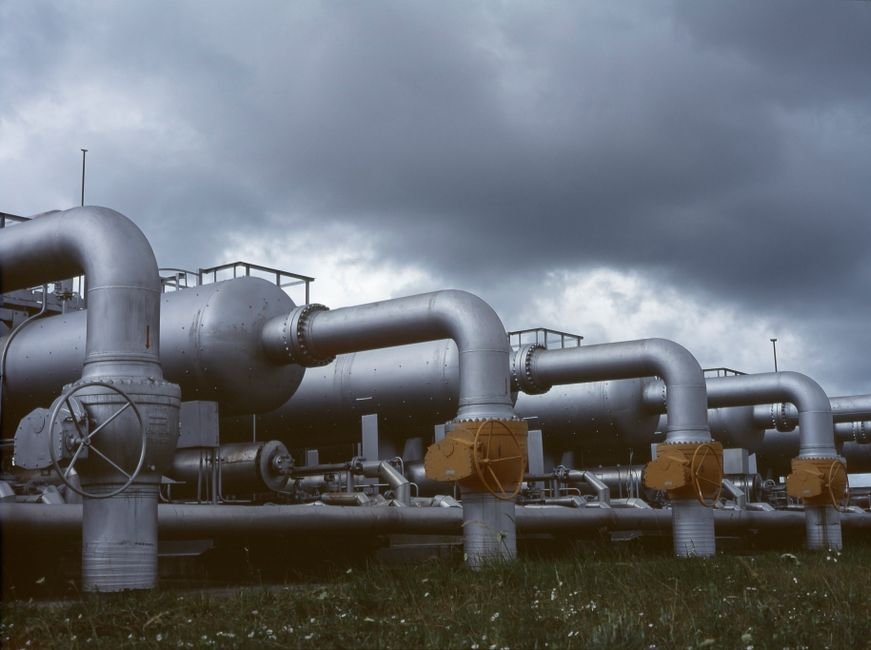

В 2023 году департамент HSE нефтехимического комплекса на юге Китая — три производственные линии, резервуарный парк и около шестидесяти тысяч подконтрольных соединений — столкнулся с ужесточающимся эмиссионным аудитом. Программа LDAR следовала стандартной методике: техники с пламя-ионизационными течеискателями работали по спискам компонентов, каждое соединение измерялось в контактной точке, протоколировалось и маркировалось. Полный цикл по заводу занимал у бригады из четырёх человек одиннадцать месяцев, и аудит нашёл то, что бригада подозревала: возвышенные компоненты, трубопроводные эстакады и уплотнения крыш резервуаров хронически недообследовались — леса и наряды-допуски делали их слишком медленными; а несколько крупных утечек, найденных аудитом OGI-камерой, имели чистую историю обнюхивания — они выходили вверх, в сторону от контакта зонда. Департамент профинансировал программу OGI: две газовизуализационные камеры с охлаждаемым MWIR, обучение операторов и пересмотренный регламент обследования.
Недостатки традиционного подхода
- Арифметика никогда не сходится. Шестьдесят тысяч соединений по несколько минут каждое — это годы работы; любая такая программа триажируется, а триаж означает, что часть компонентов никогда реально не измеряется.
- Контактное измерение упускает геометрию. Течеискатель читает воздух у кончика зонда; утечки, уходящие факелом вверх, сносимые ветром или скрытые за изоляцией, дают чистые показания в контактной точке.
- Труднодоступное значит недоступное. Возвышенные эстакады, крыши резервуаров и трубопроводы у факелов накапливали расходы на леса и допуски на каждую точку, поэтому обследовались редко — а это именно те компоненты, чьи отказы крупнее всего.
- Число — не место утечки. Даже положительное показание течеискателя начинает вторую охоту: какое из шести соседних соединений действительно течёт?
Тепловизионное решение
Оптическая газовизуализация переворачивает задачу. Охлаждаемая MWIR-камера с детектором, отфильтрованным на полосу поглощения углеводородов, видит сам газ: утечка выглядит как дрейфующий дымоподобный факел на фоне, в реальном времени на экране, с десятков метров. Единицей обследования становится сцена, а не соединение — оператор сканирует целую эстакаду одним проходом, и любой факел немедленно виден, локализуем и фиксируем.
Пересмотренный регламент работает в два прохода: ежеквартальное OGI-сканирование всего завода, покрывающее каждую эстакаду, коллектор и уплотнение резервуара с доступных позиций, и точечное дообследование течеискателем только там, где OGI отметила факел, — для количественной оценки по порогам ремонта. Детекция из контактной стала визирной; одиннадцатимесячный цикл сжался до недель.
Что изменило тепловизионное решение
- Время обследования упало более чем на 90 %. Полное OGI-сканирование завода занимает у той же четвёрки меньше четырёх недель, так что периодичность выросла с годовой до квартальной без изменения штата.
- Выводы аудита перевернулись. Повторный аудит показал: вероятность обнаружения программой подсадных тестовых утечек выросла с менее половины до более 95 % — включая возвышенные и сносимые ветром утечки, которые старый метод пропускал структурно.
- Находки первого года окупили программу. Несколько утечек, найденных в первых сканированиях — уплотнение компрессора, два уплотнения крыш резервуаров, клапан подземной линии, — были достаточно велики, чтобы возврат продукта и избежанные штрафы покрыли камеры и обучение за год.
- Труднодоступное стало рутиной. Возвышенные эстакады и крыши резервуаров, раньше обследовавшиеся раз в несколько лет, теперь снимаются ежеквартально с земли.
Примечания по выбору модуля
OGI требует охлаждаемого MWIR-детектора — чувствительность и спектральная фильтрация, делающие газовые факелы видимыми, это именно то, за что платит кулер. Охлаждаемый MWIR-модуль SPECTRA M06A — стандартный OGI-выбор для ручных и штативных обследовательных комплексов; охлаждаемый MWIR-модуль SPECTRA H10A служит стационарным установкам, непрерывно наблюдающим критические коллекторы. Схемы обследования и стационарного мониторинга — на странице применения для детекции утечек газа.
Строите или обновляете программу LDAR? Поговорите с нашими инженерами о выборе охлаждаемого ядра, спектральной фильтрации и интеграции камеры.
