مزيل الضباب في النافذة الخلفية مقاوم مطبوع: خطوط تسخين فضية تُدمج في الزجاج بالحرق، وتربطها قضبان توصيل عند الحافتين. إذا تعرض أحد الخطوط لخدش كاسر أثناء المناولة أو الطباعة أو التشذيب، فلن يزيل ذلك الجزء من النافذة الضباب أبدًا. العيب غير مرئي للعين — فقد يكون الكسر بسماكة شعرة — لكنه واضح للكاميرا الحرارية لحظة مرور التيار.
تغطي هذه الحالة شركة معالجة زجاج سيارات نقلت فحص مزيل الضباب من الفحص بالعينات إلى اختبار تام بنسبة 100% داخل الخط، باستخدام كاميرا مبنية حول نواة حرارية OEM.
خلفية المشروع
في أواخر 2023، كانت شركة لتصنيع زجاج السيارات في شرق الصين — تورد النوافذ الخلفية لثلاث علامات صينية للسيارات الكهربائية — تواجه مشكلة ضمان: أعطال مزيل الضباب تظهر لدى الوكلاء بعد أشهر من التسليم. تشغّل الشركة خطي تقسية ينتجان نحو 4000 نافذة خلفية يوميًا، وكان فحص استمرارية أسلاك التسخين يتم بأخذ العينات — بضع قطع في كل وردية على جهاز قياس مكتبي. في يناير 2024، أطلق فريق الجودة محطة فحص حراري داخل الخط بنسبة 100% عند مخرج الخط الأول.
حدود النهج التقليدي
كان الفحص النوعي الأصلي في المصنع كهربائيًا: قياس المقاومة الكلية للشبكة ورفض الألواح الخارجة عن السماحية. كان يكشف الأعطال الكارثية — قضيب توصيل مقطوع أو دائرة مفتوحة — لكن ليس خطًا واحدًا مكسورًا. فخط واحد مفتوح يغيّر المقاومة الكلية بشكل طفيف، ضمن نافذة القبول تمامًا، ويترك مع ذلك شريطًا أعمى دائمًا عبر رؤية السائق الخلفية.
أما الفحص البصري فكانت مشكلته معاكسة: كان بإمكان المشغلين العثور على الخدوش، لكن فقط تحت إضاءة موجهة بعناية، وبسرعة خط لا تتوسع، ودون أي سجل لما اجتاز الفحص.
حل التصوير الحراري
المحطة المعاد تصميمها بسيطة المفهوم. بعد التشذيب، يُفهرس كل لوح في جهاز تثبيت وتُغذى شبكة مزيل الضباب بالتيار لثوانٍ قليلة بجهد مضبوط. وتلتقط كاميرا حرارية تنظر إلى اللوح بأكمله الشبكة وهي تسخن:
- الخطوط السليمة تسخن بانتظام وتظهر كآثار ساطعة متصلة.

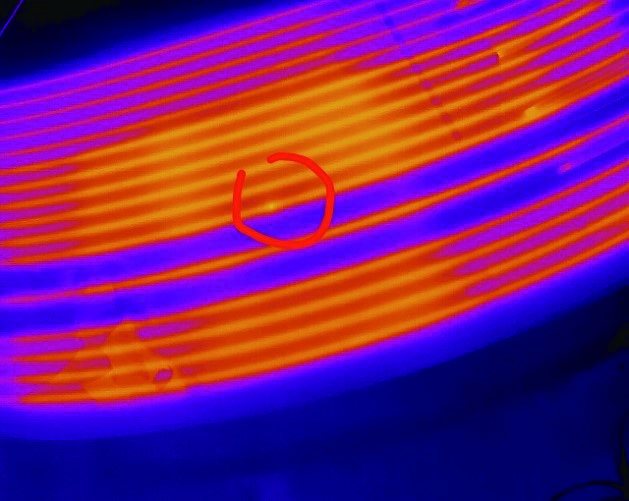

- الخط المكسور يسخن حتى نقطة الكسر فقط — ويبقى الجانب البعيد مظلمًا، ما يجعل الفجوة مستحيلة التفويت.
- القصور والترقق الموضعي يظهران كنقاط ساخنة حيث تكون كثافة التيار أعلى من الطبيعي.
الكاميرا مبنية حول نواة LWIR إشعاعية، ويقارن برنامج الفحص نمط الخطوط المقاس مع القالب المتوقع، ثم يعلّم أي انقطاع ويحوّل اللوح. كل لوح يُختبر، وكل نتيجة تُخزن مع صورتها الحرارية لأغراض التتبع.
ما الذي غيّره الحل الحراري
- معدل تسرب العيوب إلى الصفر تقريبًا. الكسور في خط واحد التي كانت تجتاز اختبار المقاومة تُلتقط الآن بتغطية 100% داخل الخط.
- أدلة موضوعية مؤرشفة. يشحن كل لوح مع صورة حرارية مخزنة — مفيدة لمطالبات العملاء ولتتبع انحراف عملية الطباعة إلى خط الطباعة الحريرية.
- دون زيادة في زمن الدورة. تتسع دورة التغذية بالتيار والتصوير ضمن زمن الفهرسة القائم للخط.
ملاحظات اختيار الوحدة
تحتاج محطات الفحص داخل الخط كهذه إلى نواة إشعاعية بخرج مستقر عبر دورات إنتاج طويلة، ومعدل إطارات سريع بما يكفي لتجميد العابر الحراري، وواجهة تندمج مباشرة في برامج الرؤية الآلية. نواة SPECTRA L06A 640×512 LWIR هي نقطة البداية المعتادة؛ ويمكن للمحطات الأصغر ذات الميزانيات المحدودة النزول إلى سلسلة L04 بدقة 384×288. لمزيد من أنماط التكامل الصناعي، راجع صفحة تطبيق الفحص الصناعي.
هل تبني محطة فحص حراري داخل خط الإنتاج؟ تواصل مع مهندسينا لمناقشة اختيار النواة والعدسة والواجهة لسرعة خطك ومسافة العمل.
