لوحة الدوائر المُشغَّلة خريطة حرارية لصحتها هي. مكثف مقصور، أو وصلة لحام متشققة تحت الحمل، أو منظّم جهد مُجهَد — كل منها يعلن عن نفسه كنقطة ساخنة قبل وقت طويل من أن يصبح رائحة احتراق ولوحة ميتة. الحيلة في رؤية مكونات بمقياس المليمتر بدقة حرارية تكفي لتسمية الجاني، والسؤال هو هل تبقى هذه تقنية مختبر أم تصبح تقنية إنتاج.
تستعرض هذه الحالة كيف بنى مصنع إلكترونيات تعاقدي تحليل الأعطال الحراري في مختبره — ثم نقله إلى الخط.
خلفية المشروع

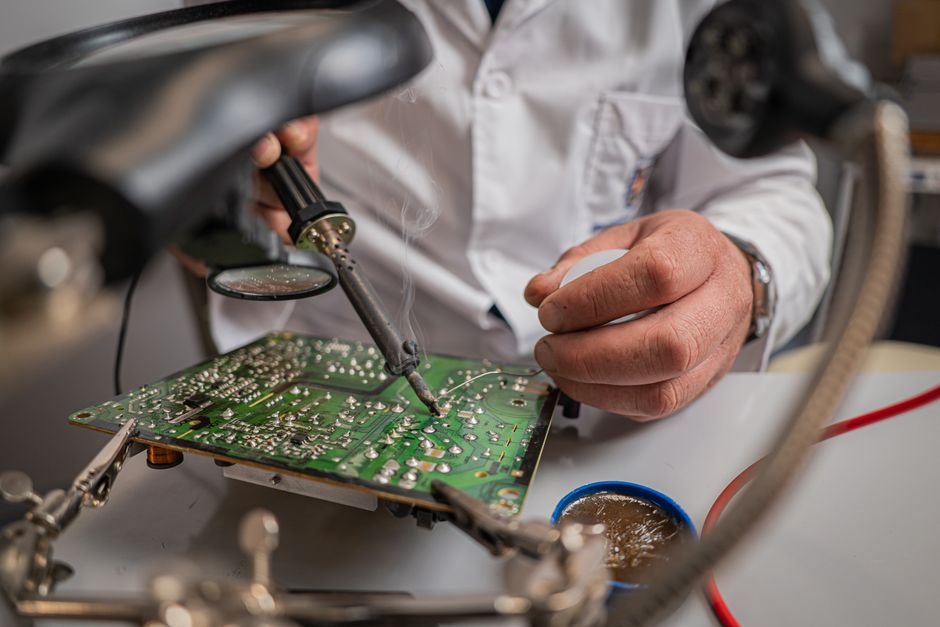

في عام 2024، حسبت إدارة الجودة في مصنع EMS بدلتا نهر اللؤلؤ — اثنا عشر خط SMT تنتج لوحات تحكم صناعية — كلفة عنق الزجاجة في تحليل الأعطال لديها. كانت اللوحات الراسبة في الاختبار الوظيفي تذهب إلى مختبر تحليل أعطال صغير حيث يتعقب المهندسون الأعطال بمقياس متعدد ومصدر طاقة محدود التيار ورذاذ تجميد: حقن الطاقة، مراقبة التيار، الرش، مراقبة انزياح خط الصقيع، ثم التكرار. كان القصور الصعب يستغرق من المهندس معظم اليوم؛ وبلغ تراكم المختبر أسبوعين؛ وكانت حصة متزايدة من المرتجعات الميدانية أعطالاً متقطعة تجتاز إعادة الاختبار على المنضدة. وفي غضون ذلك، كانت الأعطال المبكرة المتسربة تظهر لدى العملاء كلوحات ميتة عند الوصول. فموّلت الإدارة محطة تحليل أعطال حرارية — كاميرا حرارية قياسية الإشعاع قريبة البؤرة على حامل فوق المنضدة — وبعد نتائج الربع الأول، نظاماً ثانياً مثبتاً على الخط كخطوة فحص مُشغَّل لأعلى عائلات المنتجات قيمة.
حدود النهج التقليدي
- تعقب القصور باللمس بطيء. يعمل رذاذ التجميد وقياس التيار، لكنهما يحددان العطل إلى منطقة لا إلى مكوّن — وكل جولة تكلف المهندس دقائق من التجهيز ودقائق من الانتظار.
- الأعطال المتقطعة تفلت. الوصلة الحدّية التي تفشل تحت الحمل الحراري تبدو مثالية على منضدة باردة؛ وكان معدل «لم يُعثر على عطل» في المختبر يرتفع بالتوازي مع المرتجعات الميدانية.
- التراكم يشوّه الأولويات. كان طابور أسبوعين يعني أن مهندسي العمليات يرون بيانات العيوب بعد الدفعة المنتِجة بوقت طويل — فالإجراء التصحيحي يتأخر دائماً عن انحراف العملية المسبب للأعطال.
- تغطية الاختبار تنتهي عند فصل التشغيل. يثبت الاختبار الوظيفي أن اللوحة تعمل في تلك اللحظة؛ ولا يقول شيئاً عن المكونات شديدة السخونة التي ستتعطل في الشهر الثالث.
حل التصوير الحراري
تصوّر محطة المختبر اللوحة المُشغَّلة بنواة أشعة تحت حمراء طويلة قياسية الإشعاع بدقة 640×512 مزودة بعدسة قريبة البؤرة — دقة مكانية دقيقة بما يكلف لفصل المكونات الخاملة 0402 المتجاورة. يصبح سير العمل بصرياً: شغّل اللوحة، شاهد الفيديو الحراري، ويضيء المكوّن المعيب. المكثف المقصور نقطة ساطعة في الثواني الأولى؛ ووصلة اللحام المقاوِمة تسخن بثبات تحت الحمل؛ والمنظّم المُجهَد يحتفظ بحرارته المميزة الخاصة.
وللحالات المتقطعة، أضاف المختبر رؤية ثانية: كاميرا SWIR تصوّر عبر مواد اللوحة نفسها لفحص العيوب تحت السطح في الرزم، بينما تُعيد الدورات الحرارية على المنضدة إنتاج العطل الميداني مباشرة على البث الحراري. وعلى الخط، تُشغّل المحطة المدمجة كل لوحة لفترة ثابتة وتقارن صورتها الحرارية بقالب لوحة ذهبية — أي مكوّن خارج غلاف حرارته يرسب في المحطة قبل شحن اللوحة.
ما الذي غيّره الحل الحراري
- هبط زمن التشخيص من ساعات إلى دقائق. انخفض وسيط زمن التحديد في المختبر من معظم اليوم إلى أقل من ساعة؛ وتصفّر تراكم الأسبوعين في الشهر الأول ولم يعد.
- تراجعت حالات «لم يُعثر على عطل» بحدة. أعادت الدورات الحرارية تحت الكاميرا إنتاج معظم الأعطال الميدانية المتقطعة على المنضدة، محوّلةً المرتجعات المسدودة إلى أسباب جذرية محددة.
- أصبحت التغذية الراجعة للعمليات في اليوم نفسه. تصل نتائج التحليل الآن إلى الخط بينما الدفعة المتأثرة ما تزال قابلة للتتبع؛ وصُحّح انحرافان في منحنى إعادة الصهر في اليوم نفسه، حيث كانا سيستمران أسبوعاً سابقاً.
- تُغربَل الأعطال المبكرة. تلتقط المحطة الحرارية على الخط المكونات الشاذة قبل الشحن؛ وهبطت مرتجعات «ميت عند الوصول» في العائلة المفحوصة بأكثر من النصف خلال ربعين.
ملاحظات اختيار الوحدة
يتطلب العمل الحراري على لوحات الدوائر نواة أشعة تحت حمراء طويلة قياسية الإشعاع مع بصريات قريبة البؤرة لدقة مكانية على مستوى المكوّن وقياس مستقر عند أحجام البقعة الصغيرة. تُعد النواة SPECTRA L06A بدقة 640×512 للأشعة تحت الحمراء الطويلة مع عدسة ماكرو المعيار للمختبر والخط؛ ويضيف الوحدة SPECTRA S06A للتصوير SWIR فحصاً نافذاً عبر المواد للأجهزة المرزومة. راجع صفحة تطبيق الفحص الصناعي لأنماط فحص الإلكترونيات.
هل تنشئ منضدة تحليل أعطال أو محطة فحص حراري على الخط؟ تحدث إلى مهندسينا حول اختيار النواة والبصريات قريبة البؤرة وتكامل المحطة.
