Les balais en carbone sont des consommables, mais leurs défaillances coûtent cher. Dans un alternateur hydroélectrique, le balayage et les bagues collectrices acheminent le courant d’excitation vers le rotor ; lorsqu’un balai s’use irrégulièrement, se coince dans son porte-balai ou perd sa pression de ressort, la résistance de contact augmente et le point de contact chauffe. Laissée à elle-même, cette chaleur endommage la surface de la bague — et une bague rayée signifie la mise hors service du groupe pour usinage, pas le simple remplacement d’un balai à dix euros.
Cette étude examine comment une grande centrale hydroélectrique est passée des rondes manuelles à une surveillance thermique continue du balayage, au moyen d’une caméra fixe construite autour d’un cœur thermique OEM.
Contexte du projet
En mars 2024, une grande centrale hydroélectrique du centre de la Chine — quatre unités Francis de 250 MW sur un affluent du Yangtsé — a lancé la modernisation de sa surveillance auxiliaire des générateurs. Ses douze électriciens couvrent huit niveaux de machines tournantes, et l’inspection des balais et bagues se faisait à pied, une fois par poste, au pyromètre portatif. Après qu’une bague rayée sur l’unité 2 a causé cinq jours d’arrêt non planifié l’automne précédent, la centrale a approuvé un pilote de surveillance thermique fixe des balais des quatre unités.
Les limites de l’approche traditionnelle
La routine de maintenance de la centrale était classique : un électricien parcourait le hall des alternateurs avec un pyromètre portatif une fois par poste, consignait les températures des balais et des bagues dans un registre et signalait toute anomalie.
Trois lacunes revenaient sans cesse :
- Un instantané, pas une tendance. La température d’un balai sous charge varie avec le courant d’excitation et les conditions ambiantes. Un relevé par poste manque facilement un balai qui ne chauffe qu’à forte charge.
- Un accès malcommode et risqué. Le balayage se trouve à l’intérieur d’une machine tournante. Obtenir un relevé ponctuel fiable, corrigé en émissivité, sur un petit bloc de carbone accolé à une bague en rotation n’est ni sûr ni répétable.
- Aucun chemin d’alarme. Si un balai commençait à surchauffer à 2 heures du matin, le premier signal était souvent le relevé du lendemain — ou l’odeur d’isolant brûlé.
La solution d’imagerie thermique

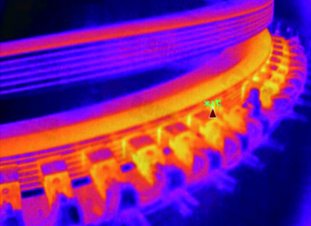

L’intégrateur a monté une caméra thermique fixe avec une vue dégagée sur la couronne de balais et l’armoire d’excitation, construite autour d’un cœur LWIR non refroidi 640×512 avec sortie de mesure de température. La caméra transmet les données radiométriques au système de supervision de la centrale, où chaque zone de balai est définie comme une zone de mesure avec son propre seuil d’alarme.
Parce que le cœur fournit une température par pixel et pas seulement une image vidéo, le logiciel back-end peut suivre chaque zone indépendamment et déclencher une alarme lorsqu’un balai donné tourne, disons, 15 °C au-dessus de ses voisins — la signature classique d’un balai coincé ou d’un ressort affaibli.

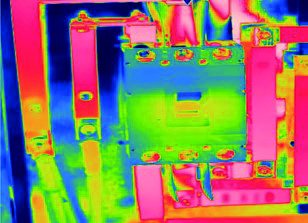

La même architecture de surveillance s’étend naturellement au reste de la centrale. L’armoire d’excitation, les barres omnibus de la station et les traversées de transformateur sont toutes des cibles de mesure standard pour les caméras LWIR fixes :
Ce que la solution thermique a changé
- Du périodique au continu. Chaque balai est désormais mesuré plusieurs fois par minute, dans toutes les conditions de charge — les données nécessaires à une véritable analyse de tendance.
- Des interventions plus précoces et moins coûteuses. Les balais sont remplacés selon leur état plutôt que selon un calendrier ou après défaillance, et aucun dommage de bague collectrice n’est survenu depuis la mise en service du système.
- Une routine plus sûre. Les électriciens ne se penchent plus sur une machine tournante avec un thermomètre ponctuel ; ils examinent les tendances thermiques depuis la salle de contrôle.
Notes de sélection des modules
Pour cette classe de surveillance fixe, il faut un cœur LWIR radiométrique à sortie de température stable, un objectif adapté à la distance de travail et une interface que le logiciel back-end peut interroger en continu. Le cœur LWIR 640×512 SPECTRA L06A couvre le cas courant ; lorsque la caméra doit aussi couvrir en détail une vue large de la centrale, le SPECTRA L12NT 1280×1024 apporte les pixels supplémentaires. Voir la page application inspection électrique pour des schémas de déploiement connexes.
